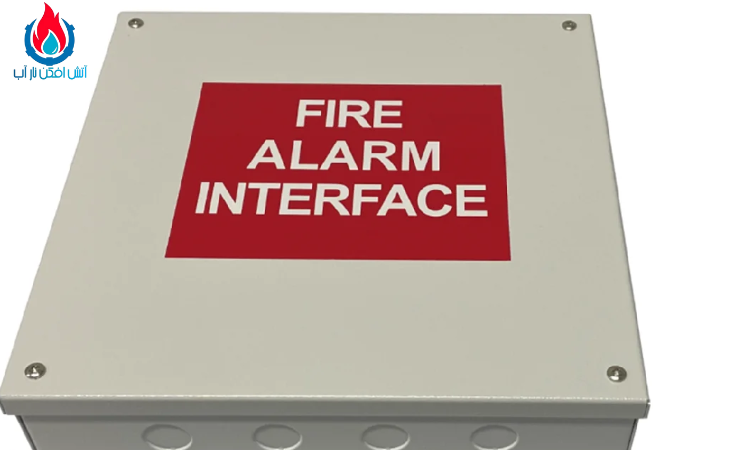

اینترفیس اعلام حریق چیست؟| نحوه کار

در دنیای پیشرفته امروز، ایمنی در برابر حریق یکی از مهم‌ترین دغدغه‌های ساختمان‌های مسکونی، تجاری و صنعتی است. اینترفیس یا ماژول اعلام حریق به‌عنوان یکی از اجزای کلیدی سیستم‌های اعلام حریق، نقشی حیاتی در حفاظت از جان و مال افراد ایفا می‌کند.

این ابزار هوشمند با ایجاد ارتباط یکپارچه بین دتکتورها، پنل‌های مرکزی و تجهیزات جانبی مانند اسپرینکلرها و سیستم‌های تهویه، واکنش سریع و مؤثری در برابر حریق فراهم می‌کند. در این مقاله، با بررسی عملکرد، انواع، کاربردها و نحوه کار اینترفیس اعلام حریق، شما را با این فناوری ضروری آشنا می‌کنیم تا بتوانید انتخابی آگاهانه برای ایمنی محیط خود داشته باشید.

این ماژول‌ها معمولاً به‌گونه‌ای طراحی می‌شوند که بتوانند ورودی‌ها و خروجی‌های مختلف سیستم را کنترل و مدیریت کنند. منظور از ورودی، تجهیزات و حسگرهایی هستند که شرایط محیط را پایش می‌کنند، مانند دتکتورهای دود، حرارت، شعله یا گاز. این تجهیزات به ماژول متصل شده و اطلاعات را به آن ارسال می‌کنند.

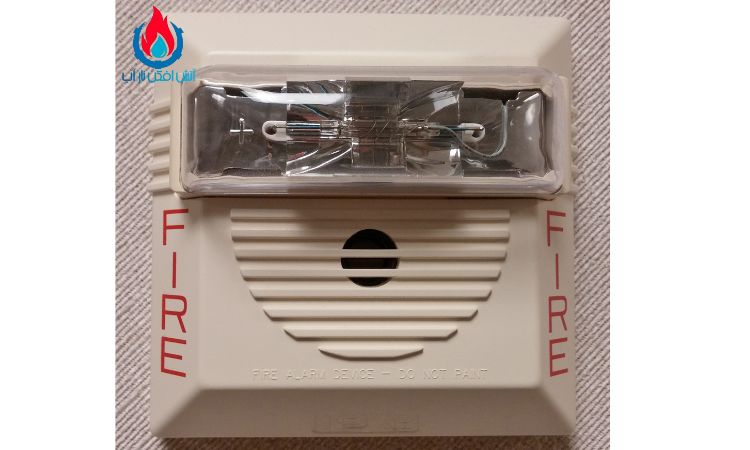

در طرف دیگر، ماژول اعلام حریق به تجهیزات خروجی نیز متصل است. این تجهیزات شامل آژیرها، فلاشرها (چراغ‌های هشداردهنده)، پمپ‌های آتش‌نشانی، شیرهای برقی، سیستم‌های تهویه، درب‌های ضد حریق، آسانسورها و سایر اجزای حیاتی در زمان بروز حریق هستند. اینترفیس وظیفه دارد پس از دریافت اطلاعات از ورودی‌ها، تحلیل وضعیت و در صورت نیاز، فعال‌سازی این خروجی‌ها را بر عهده بگیرد.

به عبارت ساده‌تر، اینترفیس مانند یک مترجم یا واسطه هوشمند عمل می‌کند. زمانی که سیگنالی از سوی یک حسگر – برای مثال تشخیص دود – ارسال می‌شود، ماژول این سیگنال را دریافت کرده، نوع آن را تشخیص می‌دهد، و بر اساس منطق از پیش تعریف‌شده، دستورات لازم را به سایر اجزای سیستم منتقل می‌کند.

مثلاً ممکن است بلافاصله آژیر خطر به صدا درآید، سیستم تهویه قطع شود تا از گسترش دود جلوگیری گردد، و حتی پمپ‌های آتش‌نشانی فعال شوند.

این عملکرد هماهنگ و سریع، باعث می‌شود در لحظات بحرانی، سیستم اعلام حریق بتواند به‌صورت خودکار و بدون نیاز به دخالت انسانی واکنش نشان دهد و اقدامات ایمنی لازم را انجام دهد. به همین دلیل، طراحی، نصب صحیح و نگهداری منظم این ماژول‌ها اهمیت بسیار بالایی در تضمین امنیت ساختمان و جان افراد دارد.

کاربرد اینترفیس اعلام حریق چیست؟

اینترفیس‌ها در سیستم‌های اعلام حریق برای اهداف زیر استفاده می‌شوند:

• اتصال تجهیزات متعارف به سیستم‌های آدرس‌پذیر

• کنترل و نظارت بر تجهیزات اطفای حریق

• یکپارچه‌سازی با سیستم مدیریت ساختمان (BMS)

• مدیریت دستگاه‌هایی مانند آسانسورها و سیستم‌های تهویه برای کاهش انتشار دود و آتش

انواع اینترفیس اعلام حریق چیست؟

اینترفیس‌های اعلام حریق به سه دسته اصلی تقسیم می‌شوند:

ماژول ورودی: برای تشخیص حریق و ارسال سیگنال به پنل مرکزی.

ماژول خروجی: برای ارسال دستورات به تجهیزات جانبی.

ماژول ورودی-خروجی: ترکیبی از هر دو برای انجام همزمان تشخیص و کنترل.

نحوه کار اینترفیس اعلام حریق

سیستم اینترفیس اعلام حریق یک بخش اساسی در شبکه‌های ایمنی و پیشگیری از حریق است که وظیفه برقراری ارتباط بین دستگاه‌های مختلف تشخیص حریق و تجهیزات کنترلی را بر عهده دارد.

اینترفیس‌ها به‌طور کلی در دو نوع سیستم اعلام حریق متعارف و آدرس‌پذیر مورد استفاده قرار می‌گیرند. هر یک از این سیستم‌ها ویژگی‌ها و نحوه نصب متفاوتی دارند که در ادامه به‌طور مفصل توضیح داده می‌شود.

در سیستم‌های آدرس‌پذیر، ماژول‌های اینترفیس به‌صورت یکپارچه در لوپ نصب می‌شوند. لوپ‌ها در این سیستم‌ها به‌عنوان مدارهایی عمل می‌کنند که اطلاعات از دستگاه‌های مختلف نظیر دتکتورها، نشت‌یاب‌ها یا کلیدهای هشدار به پنل مرکزی منتقل می‌شود.

ماژول‌های اینترفیس در این سیستم‌ها به طور خاص وظیفه دارند که سیگنال‌های ورودی از این دستگاه‌ها را دریافت کرده و آن‌ها را به پنل مرکزی ارسال کنند. علاوه بر این، این ماژول‌ها قادرند دستوراتی مانند روشن کردن یا خاموش کردن سیستم‌های جانبی (تهویه، پمپ آتش‌نشانی و …) را ارسال کنند.

از سوی دیگر، در سیستم‌های متعارف، ماژول‌های اینترفیس به‌جای نصب در لوپ، روی زون‌ها نصب می‌شوند. در این نوع سیستم‌ها، زون‌ها به‌طور مستقل از یکدیگر عمل می‌کنند و هر زون به تعدادی دستگاه تشخیص حریق اختصاص دارد. ماژول‌های ورودی و خروجی در این سیستم‌ها مسئول ارسال سیگنال از دستگاه‌ها به پنل مرکزی و همچنین ارسال دستورات کنترلی به تجهیزات جانبی هستند.

برخلاف سیستم‌های آدرس‌پذیر که هر دستگاه به‌طور جداگانه دارای یک آدرس منحصربه‌فرد است، در سیستم‌های متعارف دستگاه‌ها به‌طور کلی در یک زون قرار می‌گیرند و اطلاعات مربوط به همه دستگاه‌ها در آن زون به پنل مرکزی ارسال می‌شود.

یکی از ویژگی‌های مهم برخی از ماژول‌های اینترفیس، ایزولاتورهای داخلی آن‌ها است. این ایزولاتورها به‌ویژه در سیستم‌های آدرس‌پذیر و متعارف استفاده می‌شوند و از وقوع قطع کامل سیستم در صورت بروز اتصال کوتاه جلوگیری می‌کنند.

اتصال کوتاه می‌تواند باعث از کار افتادن بخش‌های مختلف سیستم اعلام حریق شود، اما ایزولاتورها مانع از قطع کلی سیستم می‌شوند و باعث می‌شوند تنها بخش آسیب‌دیده از سیستم از کار بیفتد. این ویژگی برای اطمینان از عملکرد پایدار و موثر سیستم در مواقع بحرانی بسیار اهمیت دارد.

در نهایت، ماژول‌های اینترفیس علاوه بر دریافت و ارسال سیگنال‌ها، می‌توانند اطلاعات را پردازش کرده و به‌صورت خودکار یا دستی دستوراتی برای فعال‌سازی سیستم‌های مختلف ارسال کنند.

برای مثال، در صورت تشخیص دود یا حرارت توسط دتکتور گازی نصب‌شده در محیط، ماژول‌های ورودی این سیگنال‌ها را به پنل مرکزی ارسال کرده و در صورت نیاز، ماژول‌های خروجی دستوراتی مانند فعال‌سازی پمپ آتش‌نشانی، خاموش کردن سیستم تهویه یا ارسال هشدار به سیستم‌های امنیتی و کنترل روشنایی را اجرا می‌کنند.

ماژول ورودی اینترفیس اعلام حریق چیست؟

ماژول ورودی یک قطعه الکترونیکی است که سیگنال‌های ورودی را از دستگاه‌های مختلف تشخیص‌دهنده مانند دتکتورهای دود، حرارت، گاز، یا سنسورهای دیگر دریافت می‌کند. این ماژول به عنوان واسطه‌ای بین دستگاه‌های تشخیص‌دهنده و پنل مرکزی عمل می‌کند و سیگنال‌های دریافت شده را به پنل ارسال می‌کند تا پردازش و واکنش مناسب انجام شود.

عملکرد ماژول ورودی:

ماژول ورودی زمانی فعال می‌شود که یکی از دستگاه‌های تشخیص‌دهنده مانند دتکتور دود، گاز یا حرارت سیگنالی به آن ارسال کند. برای مثال، اگر دتکتور دود متوجه دود در فضا شود، سیگنال هشدار به ماژول ورودی ارسال می‌شود. این سیگنال سپس به پنل مرکزی اعلام حریق منتقل می‌شود و پنل اقداماتی مانند فعال کردن آژیر یا ارسال هشدار به اپراتورها را انجام می‌دهد.

✅قیمت و خرید اینترفیس مدل DIN-RAIL آپولو SA4700–300✅

ماژول خروجی اینترفیس اعلام حریق چیست؟

ماژول خروجی نقش بسیار حیاتی در سیستم اعلام حریق دارد، زیرا بعد از دریافت دستور از پنل مرکزی، قادر است دستورات کنترلی به تجهیزات مختلف ارسال کند. این ماژول‌ها معمولاً از رله‌ها برای کنترل دستگاه‌های الکتریکی استفاده می‌کنند.

عملکرد ماژول خروجی:

وقتی که سیستم اعلام حریق، شرایط اضطراری مانند آتش‌سوزی یا نشت گاز را تشخیص می‌دهد، پنل مرکزی به ماژول‌های خروجی فرمان‌هایی مانند روشن یا خاموش کردن تجهیزات ارسال می‌کند. این فرمان‌ها به صورت سیگنال‌های الکتریکی به رله‌ها ارسال می‌شود که در نهایت کنترل دستگاه‌ها را در دست می‌گیرند.

کاربردهای متداول ماژول خروجی:

ماژول خروجی به این ترتیب این امکان را فراهم می‌کند که اقدامات فوری و کارآمد در زمان وقوع حریق یا شرایط اضطراری انجام شود.

• خاموش کردن سیستم تهویه: در صورت آتش‌سوزی، سیستم تهویه ممکن است باعث پخش دود به مناطق دیگر شود. ماژول خروجی می‌تواند سیستم تهویه را خاموش کند.

• فعال‌سازی پمپ آتش‌نشانی: در شرایط خاص، ماژول خروجی می‌تواند پمپ‌های آتش‌نشانی را برای مقابله با آتش فعال کند.

• قطع برق تجهیزات: در برخی موارد، برای جلوگیری از گسترش آتش، لازم است برق برخی تجهیزات یا حتی آسانسور قطع شود. ماژول خروجی این کار را انجام می‌دهد.

• فعال‌سازی سیستم‌های هشدار: این سیستم‌ها می‌توانند شامل آژیرها، چراغ‌های هشدار و حتی ارسال پیام به خدمات اضطراری باشند.

✅قیمت و خرید اینترفیس کابل حرارتی دیجیتال ZI-01✅

ماژول ورودی-خروجی اینترفیس اعلام حریق چیست؟

ماژول ورودی-خروجی ترکیبی از ماژول‌های ورودی و خروجی است. این ماژول‌ها هم سیگنال‌های ورودی را از دستگاه‌های تشخیص‌دهنده دریافت می‌کنند و هم به پنل مرکزی دستوراتی برای فعال‌سازی یا غیرفعال کردن تجهیزات ارسال می‌کنند.

عملکرد ماژول ورودی-خروجی:

این ماژول ترکیبی به سیستم این امکان را می‌دهد که همزمان اطلاعات ورودی را دریافت کرده و اقدامات خروجی را اجرا کند. این نوع ماژول‌ها به خصوص در سیستم‌های پیچیده‌تر یا زمانی که نیاز به کنترل دقیق‌تر تجهیزات است، کاربرد دارند.

مثال کاربردی:

اگر سیستم اعلام حریق یک نشت‌یاب گاز را شناسایی کند، ماژول ورودی-خروجی هم سیگنال هشدار را به پنل ارسال می‌کند و هم بلافاصله پمپ آتش‌نشانی را فعال می‌سازد یا سیستم تهویه را خاموش می‌کند.

این نوع ماژول‌ها معمولاً در ساختمان‌های بزرگتر یا سیستم‌های پیشرفته که نیاز به هماهنگی و کنترل همزمان ورودی و خروجی دارند، کاربرد دارند.

✅قیمت و خرید اینترفیس ورودی/ خروجی اینیم EM312SR✅

رله خط اینترفیس اعلام حریق چیست؟

رله خط، یک واحد خروجی است که وظیفه کنترل تجهیزات خاص و مرتبط با ایمنی ساختمان را بر عهده دارد. این رله‌ها معمولاً برای قطع یا وصل کردن دستگاه‌هایی که در پیشگیری از گسترش آتش یا دود به کار می‌روند، استفاده می‌شوند.

عملکرد رله خط:

رله خط به طور خاص برای قطع یا وصل کردن تجهیزات کمکی که در شرایط آتش‌سوزی نیاز به مدیریت دارند، استفاده می‌شود. این تجهیزات می‌توانند شامل سیستم‌های تهویه، سیستم‌های گرمایشی یا حتی آسانسور باشند.

کاربردهای رله خط:

این نوع رله‌ها نقش بسیار مهمی در جلوگیری از گسترش آتش به سایر قسمت‌ها یا جلوگیری از ایجاد خطرات بیشتر دارند.

• قطع سیستم تهویه: رله خط می‌تواند سیستم تهویه یا هواکش‌ها را در زمان آتش‌سوزی قطع کند تا از پخش دود جلوگیری شود.

• خاموش کردن سیستم‌های گرمایشی: در برخی مواقع، سیستم‌های گرمایشی ممکن است باعث گسترش آتش شوند. رله خط می‌تواند این سیستم‌ها را خاموش کند.

• مدیریت دیگر تجهیزات ایمنی: رله خط می‌تواند برای مدیریت تجهیزاتی مانند شیرهای قطع گاز یا پمپ‌های آتش‌نشانی نیز استفاده شود.

✅قیمت و خرید کارت رله با 8 عدد کنتاکت✅
